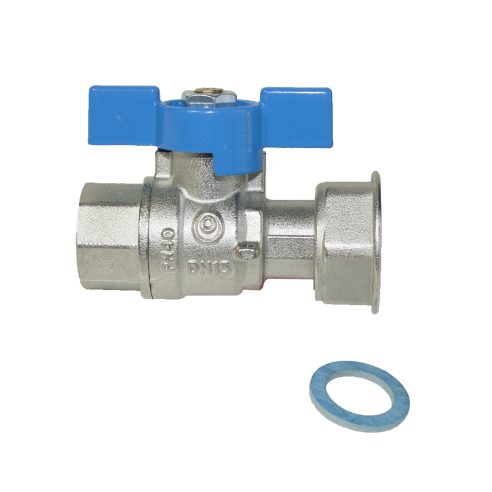

Ballpro 1/2″ BIN x 3/4″ BIN Wartel messing vlinder blauw

1011.20612.341

Omschrijving
Deze kogelafsluiter is een afsluitklep die de stroming van vloeistof regelt door middel van roterende kogel met een standaardboring. Deze afsluiter is gemaakt van messing. Een kogelafsluiter wordt toegepast in verwarmings- en drinkwaterinstallaties. Deze afsluiter heeft een compacte vlindergreep en kan daardoor eenvoudig in een beperkte ruimte worden ingebouwd. De kogelafsluiter heeft een volledige boring en is dus geschikt voor grote volumestromen. Tevens bestand tegen hoge drukken. Optimale controle dankzij een nauwkeurige regeling. Geschikt voor vele toepassingen. Betrouwbaar, duurzaam en lekvrij.

Installatie
De kogelafsluiter kan in iedere gewenste positie worden gemonteerd.

Werking
De kogelafsluiter wordt bediend met een hendel. Door de hendel in de lengte van de leiding te zetten is er doorstroming. Als de hendel haaks op de leiding wordt gedraaid, is de doorstroming afgesloten. Een tussenpositie is ook mogelijk omdat de kogel om zijn as kan draaien. Dankzij de doorboorde bol (kogel) stroomt het vloeistof nog gedeeltelijk door of stopt deze. Lekdicht omdat de kogel in een kunststof ring is geperst.

Product downloads

Deel dit product met anderen

Specificaties

Productinformatie

  • Productnummer
    1011.20612.341
  • Product omschrijving
    Protherm Ballpro 1/2" binnendraad x 3/4" binnendraad met wartel messing vlinderhendel blauw
  • GTIN
    08720874140351
  • Beschikbaar
    Ja
  • Conditiegroep
    1011
  • Merk
    Protherm
  • Serie
    Ballpro
  • Type
    Vlinder

Product classificatie

  • Class
    Kogelafsluiter
  • Aansluiting
    Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
  • Afdichting
    Metaaldichtend
  • Bediening
    Handgreep
  • Constructie huis
    2-delig
  • Druktrap klasse
    PN 40
  • Druktrap klasse flens
    PN 40
  • DVGW-keur
    Nee
  • DVGW-keur voor gas
    Nee
  • DVGW-keur voor water
    Nee
  • Fire-safe
    Nee
  • FM keur
    Nee
  • Hoek van de afsluiter
    90°
  • Hoogte handgreep
    39mm
  • KIWA-keur
    Nee
  • Kvs-waarde
    50
  • Lengte aansluiting
    33mm
  • Lengte handgreep
    62mm
  • LPCB keur
    Nee
  • Materiaal behuizing
    Messing
  • Materiaal kogel
    Messing
  • Materiaal kogelafdichting
    PTFE met koolstof(zwart)
  • Materiaal spindel
    Messing
  • Materiaal spindelafdichting primair
    Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
  • Materiaal spindelafdichting secundair
    Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
  • Materiaalkwaliteit
    CuZn40Pb2 (CW617N)
  • Max. drukverschil bij 20 °C
    40bar
  • Medisch schoon
    Nee
  • Mediumtemperatuur (continu)
    -20°C - 160°C
  • Met aftapmogelijkheid (aansluiting)
    Nee
  • Met aftapper
    Nee
  • Met filter
    Nee
  • Met isolatieschaal
    Nee
  • Met koppeling aansluiting
    Ja
  • Met terugslagklep
    Nee
  • Met thermometer
    Nee
  • Aansluitmaat
    1/2" (15)
  • Aansluitmaat
    3/4" (20)
  • Oppervlaktebescherming behuizing
    Vernikkeld
  • Oppervlaktebescherming kogel
    Verchroomd
  • Sleutelwijdte
    30mm
  • Sleutelwijdte wartel
    30mm
  • Type goedkeuring volgens BBR / EKS
    Nee
  • Uitvoering
    Recht
  • Buisdiameter
    15mm
  • Buisdiameter
    20mm
  • UL-keur
    Nee
  • ULC keur
    Nee
  • VdS keur
    Nee
  • Vetvrij
    Nee
  • Volle doorlaat
    Ja
  • Werkende lengte aansluiting
    14mm
  • Werkende lengte aansluiting
    10mm
