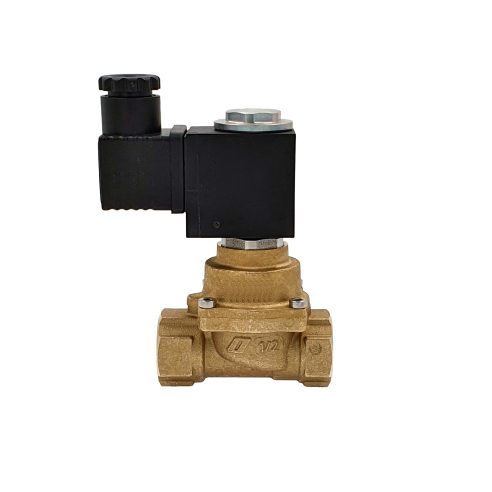

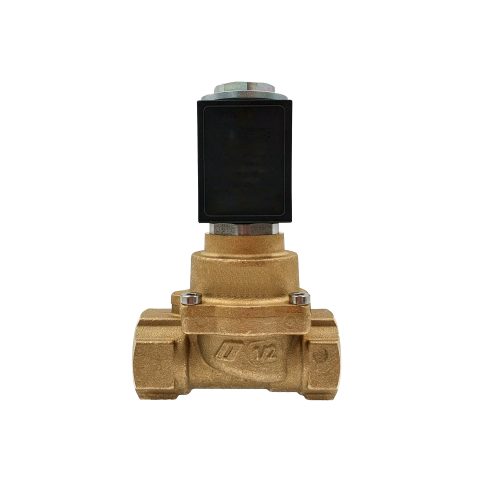

MagPro Messing Magneetafsluiter 3/4″ BIN NC 24VAC 50Hz 15VA Direct

1008.20034.200

Omschrijving
Dit Protherm MagPro magneetventiel kan worden toegepast in bijvoorbeeld verwarming, airconditioning, zonne-energie installaties en andere industriële installaties. Dit magneetventiel sluit of opent zodra de spoel bekrachtigd wordt. Door de simpele werking en de vele andere soorten aansluitingen heeft een magneetventiel dan ook tal van toepassingen en mogelijkheden.

Installatie
Dit magneetventiel mag niet ondersteboven geplaatst worden. Alle andere posities zijn mogelijk.
De stromingsrichting is aangegeven op de behuizing en is van belang voor een goede werking. Middels de 3/4" binnendraad aansluiting is hij gemakkelijk te monteren. Een 24VAC aansturing is noodzakelijk.

Werking
Door aansturing van het schakelcontact wordt dit magneetventiel geopend, standaard is deze gesloten. Wordt de aansturing van het contact onderbroken dan sluit het ventiel weer.
Dit indirecte magneetventiel heeft geen voordruk nodig om te kunnen sluiten.

Product downloads

Deel dit product met anderen

Specificaties
Onderdelen

Productinformatie

  • Productnummer
    1008.20034.200
  • Product omschrijving
    MagPro Messing Magneetafsluiter 3/4" binnendraad Normally Closed 24VAC 50Hz 15VA direct werkend
  • GTIN
    08720874140474
  • Beschikbaar
    Ja
  • Conditiegroep
    1008
  • Merk
    Protherm
  • Serie
    MagPro
  • Type
    Normally Closed Direct

Product classificatie

  • Class
    Magneetafsluiter
  • Aansluiting
    Binnendraad cilindrisch BSPP-G (ISO 228-1)
  • Aansluitspanning
    24V
  • Beschermingsgraad (IP)
    IP65
  • Druktrap klasse flens
    PN 10
  • Elektrische aansluiting
    Stekker EN 175301-803 type B
  • Explosieveiligheid
    Geen
  • Frequentie ingangsspanning
    50Hz - 60Hz
  • Gastec QA
    Nee
  • Hoogte
    119.4mm
  • Indirect werkend
    Nee
  • Inschakelduur
    100 %
  • Klepdoorlaat
    18mm
  • Kvs-waarde
    5.8
  • Lengte aansluiting
    49.5mm
  • Lengte aansluiting
    43.5mm
  • Materiaal afdichting
    Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
  • Materiaal behuizing
    Messing
  • Materiaalkwaliteit
    CuZn40Pb2 (CW617N)
  • Maximaal drukverschil
    15bar
  • Max. mediumtemperatuur (continu)
    140°C
  • Mediumtemperatuur (continu)
    -30°C - 140°C
  • Met zeef
    Nee
  • Min. drukverschil
    0bar
  • Min. mediumtemperatuur (continu)
    -30°C
  • Nom. diameter
    3/4" (20)
  • Noodhandbediening
    Geen
  • Oppervlaktebescherming
    Onbehandeld
  • Spanningsloos geopend
    Nee
  • Spanningstype
    AC
  • Thermische desinfectie
    Nee
  • Toegestaan door NCP
    Nee
  • Uitvoering
    Recht
  • Uitwendige buisdiameter
    20mm
  • Buisdiameter
    20mm
  • Vrijstroom
    Nee
  • Werkende lengte aansluiting
    14.5mm
