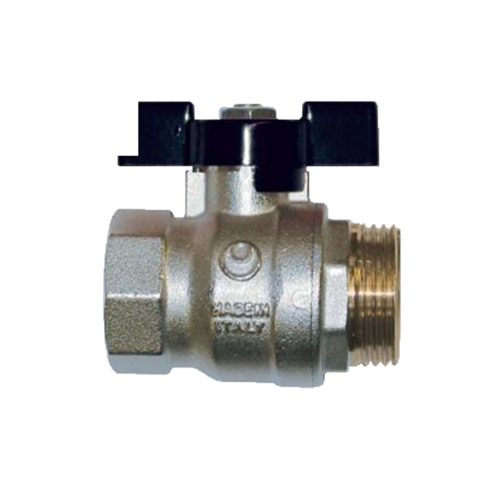

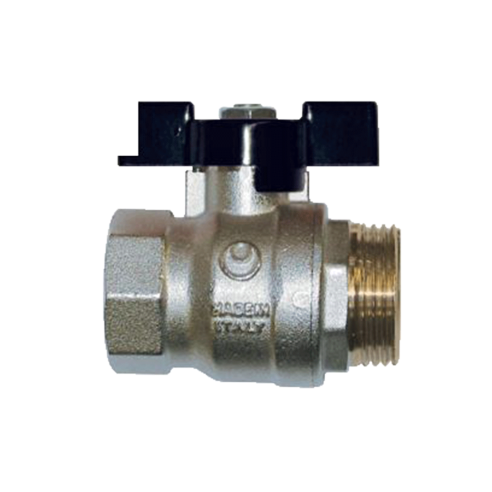

Pro Kogelafsluiter 1/2″ BIN x 1/2″ BUI zwart vlinderhendel

1011.05335.000

Omschrijving
Deze kogelafsluiter is een afsluitklep die de stroming van vloeistof regelt door middel van roterende kogel met een standaardboring. Deze afsluiter is gemaakt van messing. Een kogelafsluiter wordt toegepast in verwarmings- en drinkwaterinstallaties. Deze afsluiter heeft een compacte vlindergreep en kan daardoor eenvoudig in een beperkte ruimte worden ingebouwd. De kogelafsluiter heeft een volledige boring en is dus geschikt voor grote volumestromen. Tevens bestand tegen hoge drukken. Optimale controle dankzij een nauwkeurige regeling. Geschikt voor vele toepassingen. Betrouwbaar, duurzaam en lekvrij.

Installatie
De kogelafsluiter kan in iedere gewenste positie worden gemonteerd.

Werking
De kogelafsluiter wordt bediend met een hendel. Door de hendel in de lengte van de leiding te zetten is er doorstroming. Als de hendel haaks op de leiding wordt gedraaid, is de doorstroming afgesloten. Een tussenpositie is ook mogelijk omdat de kogel om zijn as kan draaien. Dankzij de doorboorde bol (kogel) stroomt het vloeistof nog gedeeltelijk door of stopt deze. Lekdicht omdat de kogel in een kunststof ring is geperst.

Product downloads

Deel dit product met anderen

Specificaties

Productinformatie

  • Productnummer
    1011.05335.000
  • Product omschrijving
    Protherm Kogelafsluiter 1/2" binnendraad x 1/2" buitendraad zwart vlinderhendel
  • GTIN
    08720143961311
  • Beschikbaar
    Ja
  • Conditiegroep
    1011
  • Merk
    Protherm
  • Serie
    BallPro
  • Type
    Vlinder

Product classificatie

  • Class
    Kogelafsluiter
  • Aansluiting
    Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
  • Aansluiting
    Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
  • Afdichting
    Metaaldichtend
  • Bediening
    Handgreep
  • Constructie huis
    1-delig
  • Contourcode aansluiting
    Universeel
  • Druktrap klasse
    PN 40
  • Druktrap klasse flens
    PN 40
  • DVGW quality mark
    Nee
  • DVGW-keur
    Nee
  • DVGW-keur voor gas
    Nee
  • DVGW-keur voor water
    Nee
  • Fire-safe
    Nee
  • FM keur
    Nee
  • Hoek van de afsluiter
    90°
  • Hoogte handgreep
    36mm
  • KIWA-keur
    Nee
  • Kvs-waarde
    17
  • Lengte aansluiting
    26.5mm
  • Lengte handgreep
    80mm
  • LPCB keur
    Nee
  • Materiaal behuizing
    Messing
  • Materiaal kogel
    Messing
  • Materiaal kogelafdichting
    Polytetrafluorethyleen (PTFE)
  • Materiaal spindel
    Messing
  • Materiaal spindelafdichting primair
    NBR (Nitril Butadieen Rubber)
  • Materiaal spindelafdichting secundair
    NBR (Nitril Butadieen Rubber)
  • Materiaalkwaliteit
    CuZn40Pb2 (CW617N)
  • Max. drukverschil bij 20 °C
    40bar
  • Medisch schoon
    Nee
  • Mediumtemperatuur (continu)
    -10°C - 150°C
  • Met aftapmogelijkheid (aansluiting)
    Nee
  • Met aftapper
    Nee
  • Met filter
    Nee
  • Met isolatieschaal
    Nee
  • Met koppeling aansluiting
    Nee
  • Met terugslagklep
    Nee
  • Met thermometer
    Nee
  • Aansluitmaat
    1/2" (15)
  • Oppervlaktebescherming
    Vernikkeld
  • Oppervlaktebescherming behuizing
    Vernikkeld
  • Oppervlaktebescherming kogel
    Verchroomd
  • Sleutelwijdte
    22mm
  • Toegestaan door NCP
    Nee
  • Type goedkeuring volgens BBR / EKS
    Nee
  • Uitvoering
    Recht
  • Buisdiameter
    15mm
  • UL-keur
    Nee
  • ULC keur
    Nee
  • VdS keur
    Nee
  • VdS quality mark
    Nee
  • Vetvrij
    Nee
  • Volle doorlaat
    Nee
  • Werkende lengte aansluiting
    11mm
