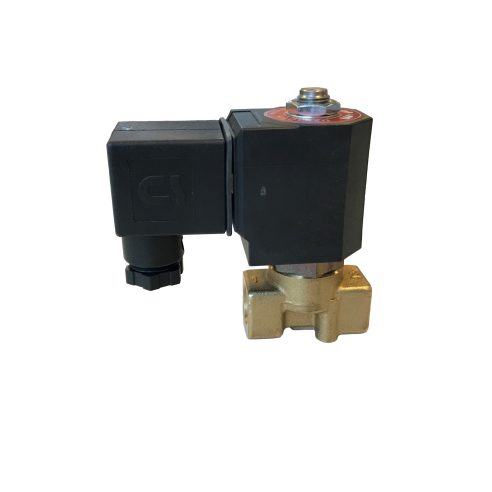

Pro Magneetafsluiter 1/4″ BIN NC 24VDC

2163-24VDC

Omschrijving
Dit Protherm MagPro magneetventiel kan worden toegepast in bijvoorbeeld verwarming, airconditioning, zonne-energie installaties en andere industriële installaties. Een magneetventiel sluit of opent zodra de spoel bekrachtigd wordt. Door deze simpele werking en de vele soorten aansluiten heeft het magneetventiel dan ook tal van toepassing en mogelijkheden.

Installatie
Het magneetventiel mag niet ondersteboven geplaatst worden. Alle andere posities zijn mogelijk. De stromingsrichting is aangegeven op de behuizing en is van belang voor een goede werking. Middels de 1/4" binnendraad aansluiting is hij gemakkelijk te monteren. Een 24VDC aansturing is noodzakelijk.

Werking
Door aansturing van het schakelcontact wordt dit magneetventiel geopend, standaard is deze gesloten. Wordt de aansturing van het contact onderbroken dan sluit het ventiel weer. Dit indirecte magneetventiel heeft een lage voordruk nodig om te kunnen openen.


Product downloads

Deel dit product met anderen

Specificaties

Productinformatie

  • Productnummer
    2163-24VDC
  • Product omschrijving
    Protherm Magneetafsluiter 1/4" Binnendraad Normally Closed 24VDC
  • GTIN
    08720143963032
  • Beschikbaar
    Ja
  • Conditiegroep
    1008
  • Merk
    Protherm
  • Serie
    MagPro
  • Type
    Standaard

Product classificatie

  • Class
    Magneetafsluiter
  • Aansluiting
    Binnendraad cilindrisch BSPP-G (ISO 228-1)
  • Aansluitspanning
    24V
  • Alternating current (AC)
    Nee
  • Beschermingsgraad (IP)
    IP65
  • Direct current (DC)
    Ja
  • Druktrap klasse flens
    PN 40
  • Elektrische aansluiting
    Stekker EN 175301-803 type B
  • Explosieveiligheid
    Geen
  • Frequentie ingangsspanning
    0Hz - 0Hz
  • Hoogte
    77.5mm
  • Indirect werkend
    Nee
  • Inschakelduur
    Overig
  • Klepdoorlaat
    1.2mm
  • Kvs-waarde
    0.7
  • Lengte aansluiting
    20mm
  • Materiaal afdichting
    Fluorelastomeer rubber (FPM/FKM)
  • Materiaal behuizing
    Messing
  • Materiaalkwaliteit
    CuZn40Pb2 (CW617N)
  • Maximaal drukverschil
    8bar
  • Max. mediumtemperatuur (continu)
    130°C
  • Max. omgevingstemperatuur
    50°C
  • Mediumtemperatuur (continu)
    -10°C - 130°C
  • Met zeef
    Nee
  • Min. drukverschil
    0bar
  • Min. mediumtemperatuur (continu)
    -10°C
  • Nom. diameter
    1/4" (8)
  • Noodhandbediening
    Geen
  • Oppervlaktebescherming
    Onbehandeld
  • Spanningsloos geopend
    Nee
  • Spanningstype
    DC
  • Thermische desinfectie
    Nee
  • Uitvoering
    Recht
  • Buisdiameter
    8mm
  • Vrijstroom
    Nee
  • Werkende lengte aansluiting
    10mm
