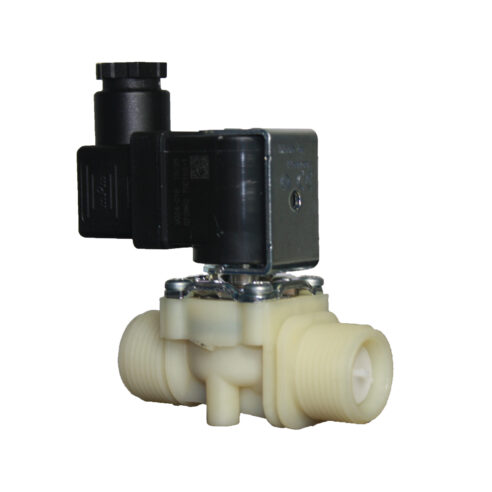

Pro Magneetafsluiter kunststof 3/4″ NCrecht 24Vac

56-5166

Omschrijving
Dit Protherm MagPro kunststof magneetventiel kan worden toegepast in bijvoorbeeld verwarming, airconditioning, zonne-energie installaties en andere industriële installaties. Een magneetventiel sluit of opent zodra de spoel bekrachtigd wordt. Door deze simpele werking en de vele soorten aansluiten heeft het magneetventiel dan ook tal van toepassing en mogelijkheden.

Installatie
Het magneetventiel mag niet ondersteboven geplaatst worden. Alle andere posities zijn mogelijk. De stromingsrichting is aangegeven op de behuizing en is van belang voor een goede werking. Middels de 3/4" binnendraad aansluiting is hij gemakkelijk te monteren. Een 24VAC aansturing is noodzakelijk.

Werking
Door aansturing van het schakelcontact wordt dit magneetventiel geopend, standaard is deze gesloten. Wordt de aansturing van het contact onderbroken dan sluit het ventiel weer. Dit indirecte magneetventiel heeft een lage voordruk nodig om te kunnen openen.



Product downloads

Deel dit product met anderen

Specificaties

Productinformatie

  • Productnummer
    56-5166
  • Product omschrijving
    Protherm Magneetafsluiter kunststof 3/4" recht Normally Closed 24Vac
  • GTIN
    08720143968594
  • Beschikbaar
    Ja
  • Conditiegroep
    1008
  • Merk
    Protherm
  • Serie
    MagPro
  • Type
    Value

Product classificatie

  • Class
    Magneetafsluiter
  • Aansluiting
    Buitendraad cilindrisch BSPP-G (ISO 228-1)
  • Aansluitspanning
    24V
  • Alternating current (AC)
    Ja
  • Beschermingsgraad (IP)
    IP65
  • Direct current (DC)
    Nee
  • Druktrap klasse flens
    PN 10
  • Elektrische aansluiting
    Overig
  • Explosieveiligheid
    Geen
  • Frequentie ingangsspanning
    50Hz - 0Hz
  • Gastec QA
    Nee
  • Hoogte
    79mm
  • Indirect werkend
    Nee
  • Inschakelduur
    100 %
  • Klepdoorlaat
    13mm
  • Kvs-waarde
    20
  • Lengte aansluiting
    42.5mm
  • Materiaal afdichting
    Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
  • Materiaal behuizing
    Kunststof
  • Materiaalkwaliteit
    Polyamide (PA)
  • Max. mediumtemperatuur (continu)
    90°C
  • Max. omgevingstemperatuur
    60°C
  • Mediumtemperatuur (continu)
    10°C - 90°C
  • Met zeef
    Nee
  • Min. drukverschil
    0.5bar
  • Min. mediumtemperatuur (continu)
    -10°C
  • Nom. diameter
    3/4" (20)
  • Noodhandbediening
    Geen
  • Oppervlaktebescherming
    Onbehandeld
  • Spanningsloos geopend
    Nee
  • Spanningstype
    AC
  • Thermische desinfectie
    Nee
  • Toegestaan door NCP
    Nee
  • Uitvoering
    Recht
  • Buisdiameter
    20mm
  • Vrijstroom
    Nee
  • Werkende lengte aansluiting
    18mm

Downloads

Een overzicht van de te downloaden documenten.

  • Download productinformatie
