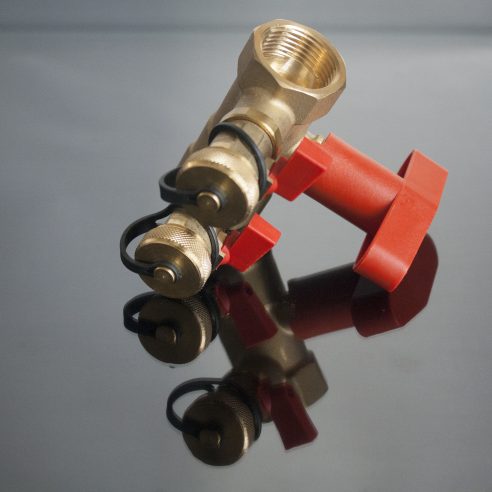

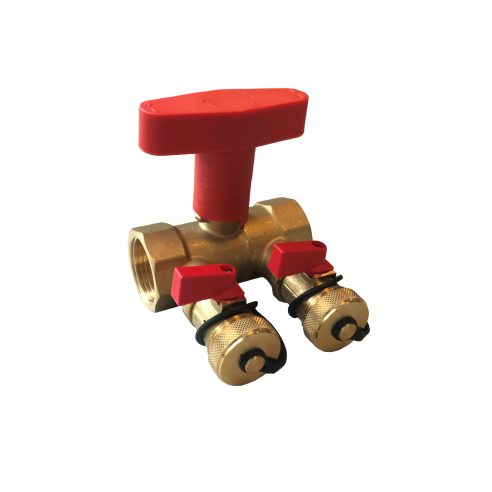

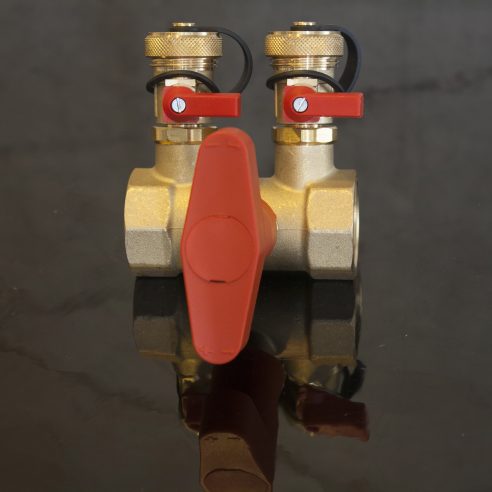

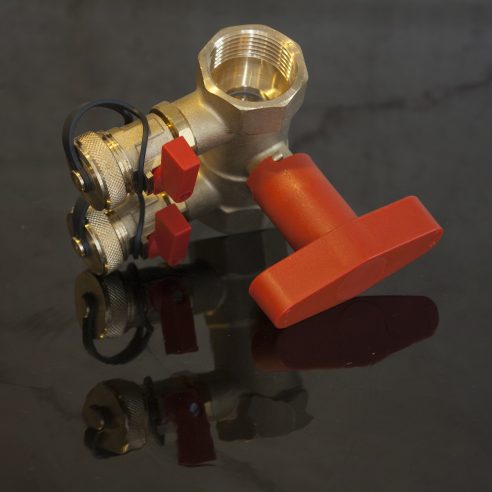

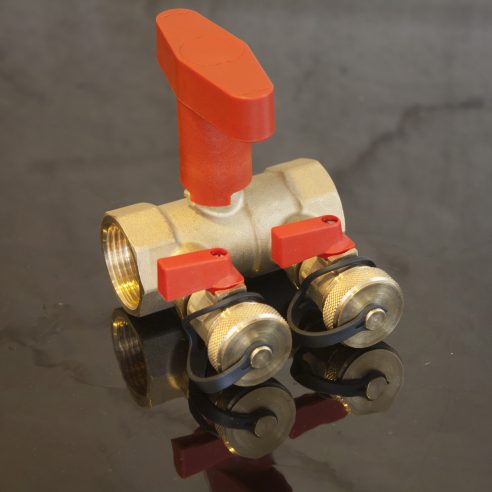

Pro Spoel- en vul/aftapkraan solar/geothermie 1″ BIN

1011.00101.234

Omschrijving
Met de spoel‐ en vul/aftapkraan kan eenvoudig het broncircuit van de warmtepomp of het zonnecollector circuit van de Solarinstallatie, gevuld, afgetapt of gespoeld worden. De spoel‐ en vul/aftapkraan combineert 3 losse kogelafsluiters in 1 appendage en bespaart dus op arbeid en materiaal. De spoel‐ en vul/aftapkraan is verkrijgbaar met diverse maten knelaansluitingen of met binnendraad aansluiting.

Installatie
De spoel‐ en vul/aftapkraan kan in ieder gewenste positie gemonteerd worden. Volg altijd de voorschriften van de fabrikant van de warmtepomp of zonnecollector op.

Werking
Het circuit van de warmtepomp of zonnecollector kan worden afgesloten door de hoofdkogelafsluiter te bedienen. Het circuit is nu onderbroken. Op de vul‐ en aftapkraantjes kan het spoel en vul apparaat worden aangesloten. Het spoelen of vullen kan nu gestart worden. Na het spoelen of vullen kunnen de vul‐ en aftapkraantjes weer gesloten worden en daarna kan de hoofdafsluiter weer in de bedrijfstand worden gezet. De vul en
aftapkraantje kunnen worden vergrendeld door de hendels los te schroeven en deze 180 graden te verdraaien en weer vast te schroeven.

Product downloads

Deel dit product met anderen

Specificaties

Productinformatie

  • Productnummer
    1011.00101.234
  • Product omschrijving
    Protherm Spoel- en vul/aftapkraan solar/geothermie 1" binnendraad
  • GTIN
    08720153678612
  • Beschikbaar
    Ja
  • Productgroep
    1011
  • Merk
    Protherm
  • Serie
    Ballpro
  • Type
    Solar

Product classificatie

  • Class
    Kogelafsluiter
  • Aansluiting 1
    Binnendraad cilindrisch BSPP-G (ISO 228-1)
  • Aansluiting 2
    Binnendraad cilindrisch BSPP-G (ISO 228-1)
  • Afdichting
    Overig
  • Bediening
    T-greep
  • Constructie huis
    1-delig
  • Contourcode aansluiting 1
    Overig
  • Contourcode aansluiting 2
    Overig
  • Druktrap klasse
    PN 10
  • Druktrap klasse flens
    PN 10
  • DVGW-keur
    Nee
  • DVGW-keur voor gas
    Nee
  • DVGW-keur voor water
    Nee
  • Fire-safe
    Nee
  • FM keur
    Nee
  • Hoek van de afsluiter
    87°
  • Hoogte handgreep
    60mm
  • KIWA-keur
    Nee
  • Kvs-waarde
    17
  • Kwaliteitsklasse
    CuZn36Pb2As (CW602N)
  • Lengte aansluiting 1
    84mm
  • Lengte handgreep
    77mm
  • LPCB keur
    Nee
  • Materiaal behuizing
    Messing
  • Materiaal kogel
    Roestvaststaal (RVS)
  • Materiaal kogelafdichting
    Polytetrafluorethyleen (PTFE)
  • Materiaal spindel
    Messing
  • Materiaal spindelafdichting primair
    Polytetrafluorethyleen (PTFE)
  • Materiaal spindelafdichting secundair
    Polytetrafluorethyleen (PTFE)
  • Max. drukverschil bij 20 °C
    10bar
  • Medisch schoon
    Nee
  • Mediumtemperatuur (continu)
    0°C - 120°C
  • Met aftapmogelijkheid (aansluiting)
    Ja
  • Met aftapper
    Ja
  • Met filter
    Nee
  • Met isolatieschaal
    Nee
  • Met koppeling aansluiting 1
    Nee
  • Met koppeling aansluiting 2
    Nee
  • Met terugslagklep
    Nee
  • Met thermometer
    Nee
  • Nom. diameter aansluiting 1
    1" (25)
  • Nom. diameter aansluiting 2
    1" (25)
  • Oppervlaktebescherming behuizing
    Geen
  • Oppervlaktebescherming kogel
    Geen
  • Type goedkeuring volgens BBR / EKS
    Nee
  • Uitvoering
    Recht
  • Uitwendige buisdiameter aansluiting 1
    33mm
  • Uitwendige buisdiameter aansluiting 2
    33mm
  • UL-keur
    Nee
  • ULC keur
    Nee
  • VdS keur
    Nee
  • Vetvrij
    Nee
  • Volle doorlaat
    Nee
  • Werkende lengte aansluiting 1
    24.5mm
  • Werkende lengte aansluiting 2
    24.5mm
