Pro Spoel- en vul/aftapkraan solar/geothermie 22mm knel x 3/4″

1011.02222.234

Omschrijving

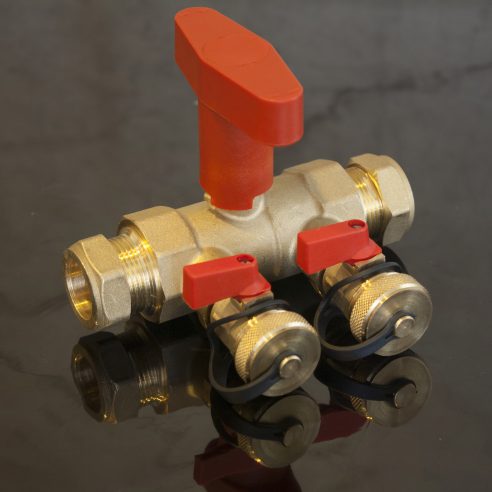

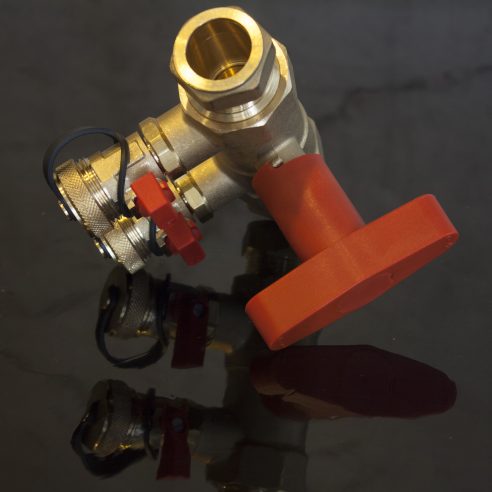

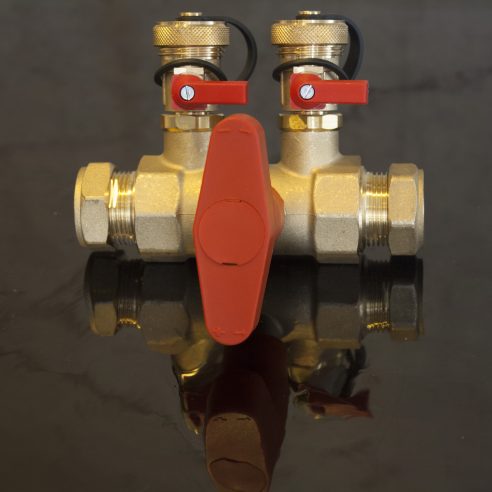

Met deze spoel‐ en vul/aftapkraan van (uit één stuk) heet gesmeed messing kan eenvoudig het broncircuit van de warmtepomp of het zonnecollector circuit van de Solarinstallatie, gevuld, afgetapt of gespoeld worden. Deze spoel‐ en vul/aftapkraan combineert 3 losse kogelafsluiters in 1 appendage en bespaart dus op arbeid en materiaal. Deze spoel‐ en vul/aftapkraan heeft een 22mm knel aansluiting en voorzien van 2 aansluitingen (3/4") met stop.

Installatie
De spoel‐ en vul/aftapkraan kan in ieder gewenste positie gemonteerd worden. Volg altijd de voorschriften van de fabrikant van de warmtepomp of zonnecollector op.

Werking
Het circuit van de warmtepomp of zonnecollector kan worden afgesloten door de hoofdkogelafsluiter te bedienen. Het circuit is nu onderbroken. Op de vul‐ en aftapkraantjes kan het spoel en vul apparaat worden aangesloten. Het spoelen of vullen kan nu gestart worden. Na het spoelen of vullen kunnen de vul‐ en aftapkraantjes weer gesloten worden en daarna kan de hoofdafsluiter weer in de bedrijfstand worden gezet. De vul en
aftapkraantje kunnen worden vergrendeld door de hendels los te schroeven en deze 180 graden te verdraaien en weer vast te schroeven.

Product downloads

Deel dit product met anderen

Specificaties
Toebehoren

Productinformatie

  • Productnummer
    1011.02222.234
  • Product omschrijving
    Protherm spoel- en vul/aftapkraan solar/geothermie 22mm knel x 3/4"
  • GTIN
    08720153678988
  • Beschikbaar
    Ja
  • Conditiegroep
    1011
  • Merk
    Protherm
  • Serie
    Ballpro
  • Type
    Solar

Product classificatie

  • Class
    Kogelafsluiter
  • Aansluiting
    Klemaansluiting
  • Afdichting
    Metaaldichtend
  • Bediening
    T-greep
  • Constructie huis
    3-delig
  • Contourcode aansluiting
    Universeel
  • Druktrap klasse
    PN 10
  • Druktrap klasse flens
    PN 10
  • DVGW-keur
    Nee
  • DVGW-keur voor gas
    Nee
  • DVGW-keur voor water
    Nee
  • Fire-safe
    Nee
  • FM keur
    Nee
  • Hoek van de afsluiter
    90°
  • Hoogte handgreep
    60mm
  • KIWA-keur
    Nee
  • Kvs-waarde
    17
  • Lengte aansluiting
    65.75mm
  • Lengte handgreep
    77mm
  • LPCB keur
    Nee
  • Materiaal behuizing
    Messing
  • Materiaal kogel
    Roestvaststaal (RVS)
  • Materiaal kogelafdichting
    Polytetrafluorethyleen (PTFE)
  • Materiaal spindel
    Messing
  • Materiaal spindelafdichting primair
    Polytetrafluorethyleen (PTFE)
  • Materiaal spindelafdichting secundair
    Polytetrafluorethyleen (PTFE)
  • Materiaalkwaliteit
    CuZn36Pb2As (CW602N)
  • Max. drukverschil bij 20 °C
    10bar
  • Medisch schoon
    Nee
  • Mediumtemperatuur (continu)
    0°C - 120°C
  • Met aftapmogelijkheid (aansluiting)
    Ja
  • Met aftapper
    Ja
  • Met filter
    Nee
  • Met isolatieschaal
    Nee
  • Met koppeling aansluiting
    Ja
  • Met terugslagklep
    Nee
  • Met thermometer
    Nee
  • Aansluitmaat
    DN 20
  • Oppervlaktebescherming behuizing
    Geen
  • Oppervlaktebescherming kogel
    Geen
  • Sleutelwijdte
    32mm
  • Sleutelwijdte wartel
    32mm
  • Type goedkeuring volgens BBR / EKS
    Nee
  • Uitvoering
    Recht
  • Buisdiameter
    22mm
  • UL-keur
    Nee
  • ULC keur
    Nee
  • VdS keur
    Nee
  • Vetvrij
    Nee
  • Volle doorlaat
    Nee
  • Wanddikte aansluitleiding
    2mm
  • Werkende lengte aansluiting
    35mm
