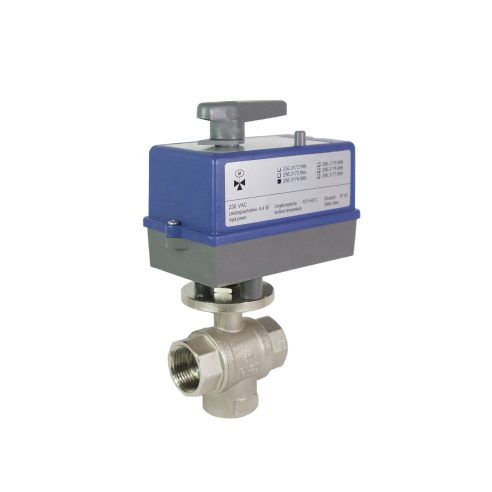

Taco NovaZone Ball motorkogelkraan 3-Weg 230Vac 1″F vert

1010.03174.000

Taconova Novazone Ball gemotoriseerde kogelkranen kunnen worden toegepast in bijvoorbeeld verwarming, airconditioning, zonne-energie installaties en andere industriële installaties. De 2-weg motorkogelkraan schakelt aan/uit en de 3-weg motorkogelkraan wordt als omschakelventiel gebruikt. De motor mag niet ondersteboven geplaatst worden. Alle andere posities zijn mogelijk. De motor kan ook 90 graden gedraaid worden ten opzicht van het ventiel. Door aansturing van het schakelcontact draait de motorkogelkraan van zijn nulpunt naar zijn eindpunt. Wordt de aansturing van het contact onderbroken dan draait de motor weer naar zijn nulpunt. De 2-weg motorkogelkraan schakelt aan/uit en de 3-weg motorkogelkraan schakelt van de A poort naar AB of van de B Poort naar AB.

Product downloads

Deel dit product met anderen

Specificaties
Onderdelen

Productinformatie

  • Productnummer
    1010.03174.000
  • Product omschrijving
    Taconova NovaZone Ball motorkogelkraan 3-Weg 230VAC 1" binnendraad verticaal
  • GTIN
    08720143961045
  • Beschikbaar
    Ja
  • Conditiegroep
    1010
  • Merk
    Taconova
  • Serie
    NovaZone
  • Type
    Ball 3way

Product classificatie

  • Class
    Elektrisch bediende driewegregelafsluiter
  • Aansluiting
    Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
  • Beschermingsgraad (IP)
    IP42
  • Breedte
    130mm
  • Diepte
    73mm
  • Druktrap klasse
    PN 10
  • Druktrap klasse flens
    PN 10
  • Explosieveilig
    Nee
  • Frequentie
    50 Hz
  • Grondkarakteristiek
    Lineair
  • Grondkarakteristiek bypass
    Lineair
  • Handbediening
    Ja
  • Hoogte
    218mm
  • Hulpcontacten
    Ja
  • Inbouwwijze verdelend
    Ja
  • Instelbaar werkgebied
    Nee
  • Instelbare standterugmelding
    Nee
  • Kvs-waarde
    16.5
  • Kvs-waarde bypass
    16.5
  • Lekverlies van de kvs-waarde
    0%
  • Lekverlies van kvs-waarde bypass
    0%
  • Lengte aansluiting
    76mm
  • Lengte aansluiting
    40mm
  • Looptijd
    60s
  • Materiaal behuizing
    Messing
  • Materiaalkwaliteit
    Messing ontzinkingsarm
  • Max. drukverschil in geopende stand
    10bar
  • Max. mediumtemperatuur (continu)
    110°C
  • Max. opgenomen elektrisch vermogen
    4.4VA
  • Mediumtemperatuur (continu)
    -15°C - 110°C
  • Met eindcontacten
    Ja
  • Met koppeling aansluiting
    Nee
  • Min. mediumtemperatuur (continu)
    -15°C
  • Nom. diameter
    DN 25
  • Nulspanningsterugloop
    Geen
  • Omgevingstemperatuur
    -10°C - 55°C
  • Oppervlaktebescherming
    Vernikkeld
  • Overbrenging
    Met tandwielen
  • Standterugmelding
    Geen
  • Stuursignaal
    Driepunts
  • Toegelaten relatieve vochtigheid
    20% - 85%
  • Uitwendige buisdiameter alle aansluitingen
    25mm
  • Voedingsspanning
    230 V AC
  • Werkende lengte aansluiting
    76mm
  • Werkende lengte aansluiting
    40mm
