Taco Setter Bypass 185 HT Solar 1″ 10-40 L/M

223.2480.000

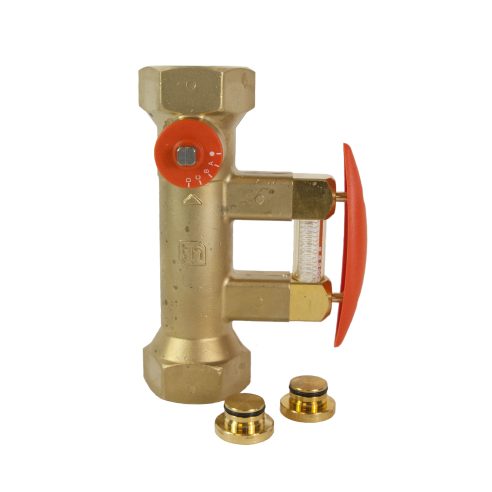

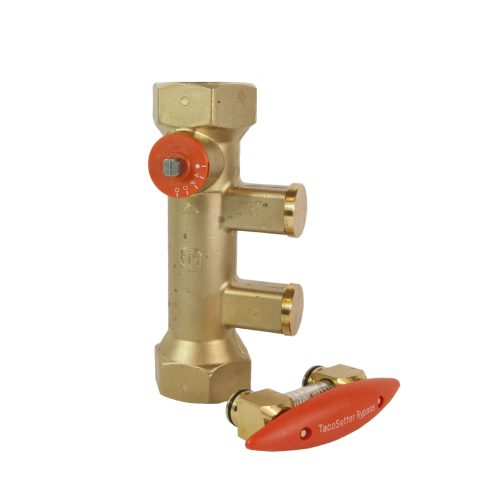

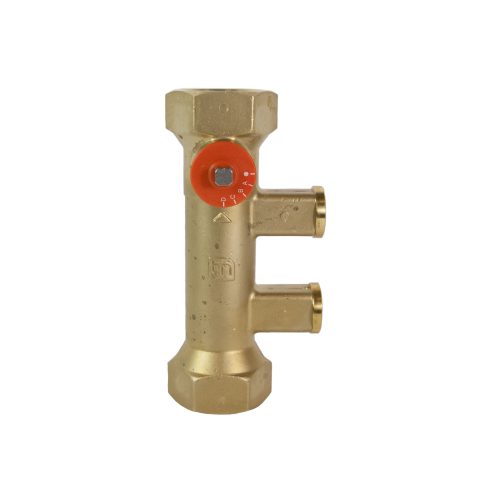

De TacoSetter Bypass 185 is een inregelventiel waarmee de solar-, koel-, verwamings-, ventilatie,- of airconditioningsinstallatie gemakkelijk en direct kan worden ingeregeld. De flow is af te lezen, na bediening van de oranje hendel, op het kijkglas in de bypass en kan zonder extra gereedschap of meetapparatuur worden ingesteld. De TacoSetter Bypass 185 draagt bij aan een efficiëntere en economisch werkende installatie. Doordat de TacoSetter Bypass bestand is tot 185 °C, is de Setter ideaal voor gebruik in solar installaties. De TacoSetter Bypass 185 kan in iedere positie worden geïnstalleerd. Monteer de TacoSetter Bypass in een recht stuk leiding met minimaal dezelfde lengte en diameter als de Setter zelf. De stromingsrichting is aangegeven op de behuizing. Bij hogere temperaturen enof drukken moet het kijkglas worden verwijderd en de afsluitdoppen gemonteerd worden. De TacoSetter Bypass kan ook geheel afgesloten worden. De TacoSetter Bypass 185 is voorzien van een bypass met een kijkglas. Zodra er flow aanwezig is en de oranje hendel bedient wordt gaat de vlotter in het kijkglas bewegen. De flow kan afgelezen worden aan de onderkant van de vlotter en is in te regelen door met een sleutel de stelschroef te verdraaien. De letters A tot en met D corresponderen met de drukverlies diagrammen. De kijkglazen zijn gebaseerd op water als medium. Indien er antivries of anti-corrosie middelen zijn toegevoegd dan kan de afwijking met behulp van de correctiecurven worden bepaald.

Product downloads

Deel dit product met anderen

Specificaties
Onderdelen

Productinformatie

  • Productnummer
    223.2480.000
  • Product omschrijving
    Taconova Setter Bypass 185 HT Solar strangregelventiel 1" binnendraad x 1" binnendraad 10-40 l/m
  • GTIN
    08720143963377
  • Beschikbaar
    Ja
  • Conditiegroep
    602
  • Merk
    Taconova
  • Serie
    Tacosetter
  • Type
    Bypass 185

Product classificatie

  • Class
    Inregelafsluiter
  • Aansluiting
    Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
  • Diameter handwiel
    6mm
  • Druktrap klasse
    PN 16
  • Druktrap klasse flens
    PN 16
  • Geschikt voor cv-water
    Ja
  • Geschikt voor tapwater
    Ja
  • Geschikt voor warm tapwater
    Ja
  • Handbediening
    Ja
  • Hoek van de spindel
  • Hoogte bediening
    3mm
  • Hydraulische balans regeling
    Statisch
  • KIWA-keur
    Nee
  • Kv-waarde
    0.6 - 8.1
  • Kvs-waarde
    8.1
  • Lengte aansluiting
    12mm
  • Lengte bediening
    6mm
  • Materiaal behuizing
    Messing
  • Materiaalkwaliteit
    CuZn40Pb2 (CW617N)
  • Max. bedrijfsdruk
    10bar
  • Max. drukverschil bij 20 °C
    10bar
  • Max. mediumtemperatuur (continu)
    185°C
  • Max. werkdruk
    10bar
  • Mediumtemperatuur (continu)
    -20°C - 185°C
  • Meetprincipe
    Overig
  • Met aftapper
    Nee
  • Met impulsleidingaansluiting
    Nee
  • Met isolatie
    Nee
  • Met koppeling aansluiting
    Nee
  • Met meetaansluiting
    Nee
  • Met meetnippels
    Nee
  • Met standaanwijzer
    Ja
  • Met thermometer
    Nee
  • Met verlengde meetnippels
    Nee
  • Min. mediumtemperatuur (continu)
    -20°C
  • Motorbediend
    Nee
  • Nom. diameter
    1" (25)
  • Oppervlaktebescherming
    Onbehandeld
  • Slaglengte
    4mm
  • Spindle angle
  • Thermostatisch
    Nee
  • Type stelaandrijving
    Overig
  • Uitwendige buisdiameter
    30mm
  • Venturi nozzle
    Statisch
  • Venturi pijp
    Ja
  • Voorinstellingen verzegelbaar / geblokkeerd
    Nee
  • Voorschakelapparaat
    Statisch
  • Werkende lengte aansluiting
    12mm
