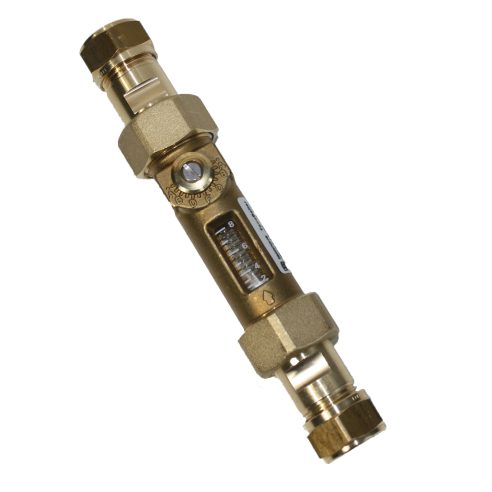

Taco Setter Inline 100 15mm knel x 15mm knel kopp. 2 – 8 L/M

601.12380.662

Omschrijving
Deze TacoSetter Inline 100 is een inregelventiel waarmee de verwarmings-, ventilatie,- koel-, of airconditioningsinstallatie gemakkelijk en direct kan worden ingeregeld. De flow is continu af te lezen op het kijkglas en kan zonder extra gereedschap of meetapparatuur worden ingesteld.
Daardoor draagt de TacoSetter Inline 100 bij aan een efficiëntere en economische werkende installatie.

Installatie
Deze TacoSetter Inline 100 kan in iedere positie worden geïnstalleerd. De stromingsrichting is aangegeven op de behuizing.
Er worden speciale koppelingen meegeleverd om op een knel 15mm installatie aan te sluiten.

Werking
Deze TacoSetter Inline 100 is voorzien van een vlotter en een veer. Zodra er flow aanwezig is gaat de vlotter bewegen. De flow kan afgelezen worden aan de onderkant van de vlotter en is in te regelen door met een schroevendraaier de stelschroef te verdraaien. De Setter kan ook geheel afgesloten worden. De letters A tot en met F corresponderen met de drukverlies diagrammen. De kijkglazen zijn gebaseerd op water als medium. Indien er antivries of anti-corrosie middelen zijn toegevoegd dan kan de afwijking met behulp van de correctiecurven worden bepaald.

Product downloads

Deel dit product met anderen

Specificaties
Onderdelen
Toebehoren

Productinformatie

  • Productnummer
    601.12380.662
  • Product omschrijving
    Taconova Setter Inline 100 15mm knelkoppeling x 15mm knel koppeling 2 - 8 liter per minuut
  • GTIN
    08720153679862
  • Beschikbaar
    Ja
  • Conditiegroep
    601
  • Merk
    Taconova
  • Serie
    Tacosetter
  • Type
    Inline 100

Product classificatie

  • Class
    Inregelafsluiter
  • Aansluiting
    Klemaansluiting
  • Druktrap klasse
    PN 10
  • Druktrap klasse flens
    PN 10
  • Geschikt voor cv-water
    Ja
  • Geschikt voor tapwater
    Ja
  • Geschikt voor warm tapwater
    Ja
  • Handbediening
    Ja
  • Hoek van de spindel
    90°
  • Hoogte bediening
    3mm
  • Hydraulische balans regeling
    Statisch
  • Kv-waarde
    0.02 - 1.8
  • Kvs-waarde
    1.8
  • Lengte aansluiting
    82.5mm
  • Lengte bediening
    6mm
  • Materiaal behuizing
    Messing
  • Materiaalkwaliteit
    CuZn40Pb2 (CW617N)
  • Max. drukverschil bij 20 °C
    10bar
  • Max. werkdruk
    10bar
  • Mediumtemperatuur (continu)
    -20°C - 100°C
  • Meetprincipe
    Overig
  • Met aftapper
    Nee
  • Met impulsleidingaansluiting
    Nee
  • Met isolatie
    Nee
  • Met koppeling aansluiting
    Ja
  • Met meetaansluiting
    Nee
  • Met meetnippels
    Nee
  • Met standaanwijzer
    Ja
  • Met thermometer
    Nee
  • Met verlengde meetnippels
    Nee
  • Motorbediend
    Nee
  • Nom. diameter
    3/4" (20)
  • Oppervlaktebescherming
    Onbehandeld
  • Spindle angle
  • Thermostatisch
    Nee
  • Uitwendige buisdiameter
    15mm
  • Venturi nozzle
    Statisch
  • Venturi pijp
    Ja
  • Voorinstellingen verzegelbaar / geblokkeerd
    Nee
  • Werkende lengte aansluiting
    22mm

Downloads

Een overzicht van de te downloaden documenten.

  • Download productinformatie
