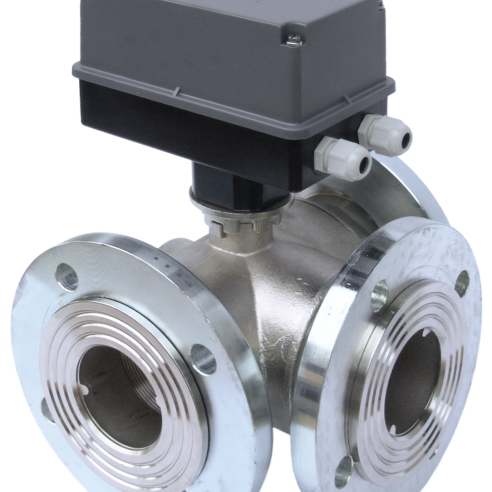

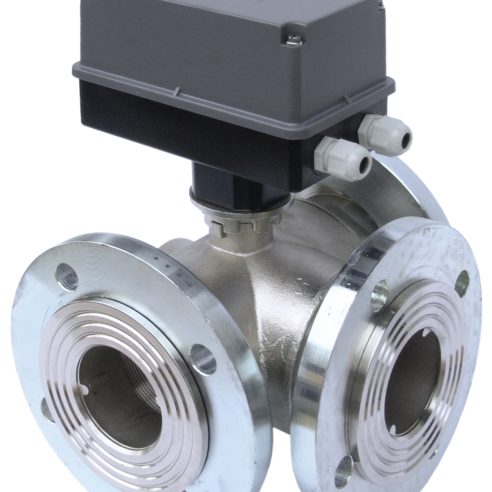

Ticom Ticoval Motorkogelkraan 3-weg flens DN65 24vac L boring

1010.03927.000

Ticom Ticoval gemotoriseerde kogelkranen kunnen worden toegepast in bijvoorbeeld verwarming, airconditioning, zonne-energie installaties en andere industriële toepassingen. De Ticoval 2-weg motorkogelkraan schakelt aan/uit en de 3-weg motorkogelkraan wordt als omschakelventiel gebruikt. De motor mag niet ondersteboven geplaatst worden. Alle andere posities zijn mogelijk. De motor kan ook 90° graden gedraaid worden ten opzicht van het ventiel. Door aansturing van het schakelcontact draait de motorkogelkraan van zijn nulpunt naar zijn eindpunt. Wordt de aansturing van het contact onderbroken dan draait de motor weer naar zijn nulpunt. De 2-weg motorkogelkraan schakelt aan/uit en de 3-weg motorkogelkraan schakelt van de A poort naar AB of van de B Poort naar AB.

Product downloads

Deel dit product met anderen

Specificaties

Productinformatie

  • Productnummer
    1010.03927.000
  • Product omschrijving
    Ticom Ticoval motorkogelkraan 3-weg flens DN65 24VAC L boring
  • GTIN
    08720143961090
  • Beschikbaar
    Ja
  • Productgroep
    1010
  • Merk
    Ticom
  • Serie
    Ticoval
  • Type
    Motorkogelkraan

Product classificatie

  • Class
    Elektrisch bediende driewegregelafsluiter
  • Aansluitingen
    Flens
  • Beschermingsgraad (IP)
    IP65
  • Breedte
    240mm
  • Druktrap klasse
    PN 16
  • Druktrap klasse flens
    PN 16
  • Explosieveilig
    Nee
  • Frequentie
    50 Hz
  • Grondkarakteristiek
    Lineair
  • Grondkarakteristiek bypass
    Lineair
  • Handbediening
    Nee
  • Hoogte
    91mm
  • Hulpcontacten
    Ja
  • Inbouwwijze verdelend
    Ja
  • Instelbaar werkgebied
    Nee
  • Instelbare standterugmelding
    Nee
  • Kvs-waarde
    140
  • Kvs-waarde bypass
    140
  • Kwaliteitsklasse
    Messing ontzinkingsarm
  • Lekverlies van de kvs-waarde
    0%
  • Lekverlies van kvs-waarde bypass
    0%
  • Lengte aansluiting 1
    97mm
  • Lengte aansluiting 2
    194mm
  • Lengte aansluiting 3
    194mm
  • Looptijd
    60s
  • Materiaal behuizing
    Messing
  • Max. drukverschil in geopende stand
    10bar
  • Max. mediumtemperatuur (continu)
    100°C
  • Max. opgenomen elektrisch vermogen
    11.5VA
  • Mediumtemperatuur (continu)
    -10°C - 120°C
  • Met eindcontacten
    Ja
  • Met koppeling aansluiting 1
    Nee
  • Met koppeling aansluiting 2
    Nee
  • Met koppeling aansluiting 3
    Nee
  • Min. mediumtemperatuur (continu)
    -10°C
  • Nom. diameter
    DN 65
  • Nulspanningsterugloop
    Geen
  • Omgevingstemperatuur
    -10°C - 50°C
  • Oppervlaktebescherming
    Vernikkeld
  • Overbrenging
    Met tandwielen
  • Standterugmelding
    Geen
  • Stuursignaal
    Tweepunts
  • Toegelaten relatieve vochtigheid
    20% - 85%
  • Uitwendige buisdiameter alle aansluitingen
    65mm
  • Voedingsspanning
    24 V AC
  • Werkende lengte aansluiting 1
    97mm
  • Werkende lengte aansluiting 2
    194mm
  • Werkende lengte aansluiting 3
    194mm
